互感器測試儀的作用和原理分別是什么？

　　互感器是電力系統中必不可少的一種設備，用于變換高電壓為低電壓或者低電流為高電流，以便測量、保護和控制電力系統中的電氣參數。由于互感器是一種精密且敏感的元件，因此互感器測試儀在保證互感器正常運行和準確性方面起著至關重要的作用。

　　互感器測試儀的作用

　　測量互感器的轉向比和誤差

　　互感器的轉向比是指輸入端電壓與輸出端電壓之比，通常用來測量電力系統中電流互感器的實際變比與理論變比之間的差異。測試儀能夠通過對輸入端和輸出端的電壓、電流進行測量，從而計算出互感器的轉向比，并判斷其是否滿足規定標準，以確保電力系統能夠正常運行。

　　檢查互感器的精度等級

　　互感器的精度等級是指互感器在特定條件下的測量誤差范圍。互感器測試儀能夠檢查互感器的精度等級是否符合標準，以保證互感器的準確性。

　　檢測互感器的絕緣情況

　　互感器是一種高壓元件，在使用過程中，需要保證其絕緣性能良好。測試儀可以對互感器進行絕緣電阻測量和介質損耗角測量，以判斷互感器是否存在漏電、擊穿等問題，以保證電力系統的安全穩定性。

　　檢查互感器的耐壓強度

　　互感器在使用過程中需要承受高電壓的沖擊，因此需要具備良好的耐壓強度。測試儀可以通過高電壓放電試驗檢測互感器的耐電壓能力，以保證互感器的安全性。

　　互感器測試儀的原理

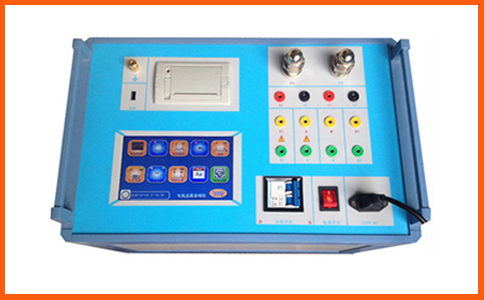

　　互感器測試儀通常由三部分組成：主機、外接傳感器和計算機控制系統。外接傳感器用來測量互感器輸入端和輸出端的電流和電壓信號；主機則用來處理和輸出這些信號，并進行二次數據處理；計算機控制系統則用來對測試結果進行記錄和分析。

　　互感器測試儀采用了各種不同的測量方法，包括比率法、相位移法、短路阻抗法、開路電壓法等多種方法。其中，最常用的是比率法和相位移法。

　　比率法是通過測量互感器輸入端和輸出端的電壓和電流信號，分析其幅值比和相位差來計算出互感器的變比和誤差。比率法測量結果準確性高，但對于阻抗較小的互感器來說，測試難度較大。

　　相位移法則是通過測量互感器輸入端和輸出端電流信號的相位差來計算互感器的變比和誤差。相位移法通常適用于測量低變比和高準確度互感器的精度等級。

　　互感器測試儀在電力系統中起著非常重要的作用，它能夠確?；ジ衅鞯恼＿\(yùn)行以及數據的準確性，為電力系統的安全穩定提供了有力保障。
