BZFY系列精密直流標準分壓器

1、分壓比100000:10(30V端)須接輸入阻抗大于100MW的測量儀器。
2、分壓比100000:1(3V端)須接輸入阻抗大于10MW的測量儀器。
3、接地端(G端)必須可靠接入大地。
4、保持分壓器表面清潔、干燥。
5、高壓導線應懸空,并高于分壓器,且高壓導線光滑無尖端以免電暈放電。
6、使用時,輸入高壓應均勻上升。
7、使用時,應保證讓分壓器周圍1.5m以內沒有接地物體。
8、3V端子和30V端子不能同時使用。
9、專用低壓測量電纜用于連接3V端子(或30V端子)與測量儀表。
10、請在規定的環境條件內使用 。
11、我公司一般出廠時給客戶配備了高準確度的萬用表， 在使用時應將萬用表切
換到直流測量模式，同時輸入阻抗需設置為大于10GW，從而保證最高準確度。
12、雖然分壓器提供了2個分壓比，但考慮到萬用表輸入阻抗對測量示值的
影響，我公司建議客戶使用“100000:1”這個分壓比配合萬用表使用。
13、使用前需要接好高壓端和接地端，設備圖片中的“1”即為高壓測量端，
與被試品高壓端連接即可。
14、設備最高測量電壓為1200kV,不得超量程使用，否者會造成設備損壞。

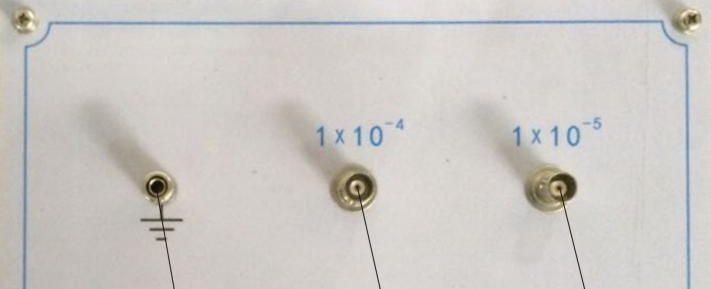

15、儀表接線圖

                                             1                                                   2                                                   3

1、接地端 ，使用前需可靠接大地
2、分壓比10000:1儀表接口
3、分壓比100000:1儀表接口
注意：使用時只需同時接一個分壓比儀表端口，二選一的與萬用表連接；
