YBL-Ⅲ氧化鋅避雷器帶電測試儀使用方法

一、概述：
       YBL-Ⅲ氧化鋅避雷器帶電測試儀是用于現場和實驗室檢測避雷器各項相關電氣參數的專用儀器，廣泛應用于氧化鋅避雷器的現場在線監測（帶電測試）和實驗室（停電檢修）的測試中。符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。本儀器采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強。同時提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。
二、 使用方法：

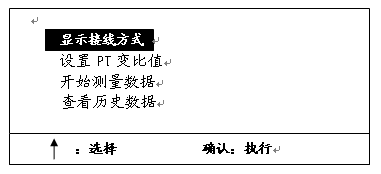

1． 將儀器的接地端可靠的接地并接通電源，打開電源開關顯示屏顯示為：

點擊“確認”鍵屏幕進入顯示接線方式

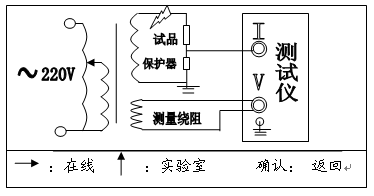

                            實驗室接線圖
本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量儀表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與儀器的地在聯接在一起。交流電流信號輸入端接到保護器上端。

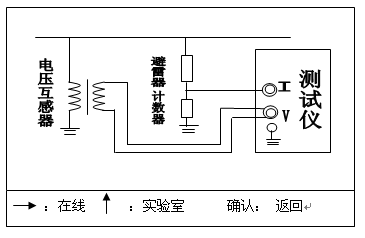

點擊“     ”屏幕顯示在線接線圖（帶電測試）

在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器上端，儀器的接地端接至計數器的下端并與地相聯。
 根據現場的要求，參照上述接線方式正確聯線

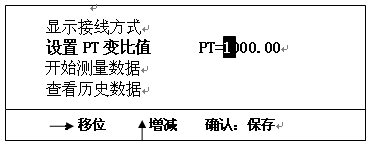

2． 正確聯線后，移動光標至設置PT變比值，點擊“確認”，屏幕進入設置面。

按實際變比值正確輸入變比，輸入方法：按“    ”鍵移動光標至所需修改處，再按“  ”鍵增減，改變數值大小。
*注意變比值的正確算法：

試驗變壓器變比的確定方法：這里的變比應為高壓線組與測量儀表繞組的匝數比或電壓比。例如交流輸出額定電壓為50KV的試驗變壓器，一般測量儀表繞組的額定電壓為100V，所以變比為50KV/100V=500。在線變比的確定方法：以110KV避雷器為例，其變比為（110KV/   ）/（100V/   ）=1100。”
按“確認”鍵至屏幕提示變比值是否正確，當按  即否時，屏幕返回到重新置PT變比值，如果檢查一切無誤則按“確定”鍵進入是否測量狀態。
3． 按“確認”鍵。

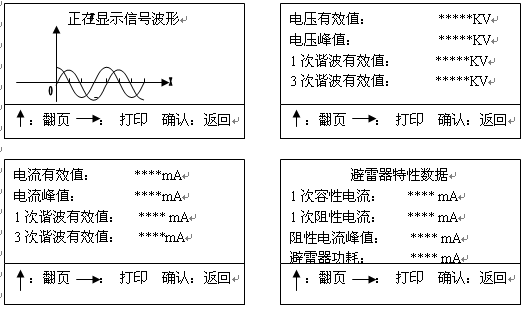

此時儀器屏幕提示的電壓為當前工作的電壓、全電流、阻性電流峰值，認可后再長按“確認”鍵開始測量，測量完成后屏幕顯示如下列圖所示：（用“   ”鍵翻頁）

4 .打印輸出
如需打印直接按屏幕提示操作，為了方便用戶對測試數據進進行分析、保存，儀器將前20次的試驗數據進行存儲，任由用戶選擇打印。
