電氣絕緣電阻的測試方法有哪些呢

絕緣電阻測試屬于電氣設備的例行試驗，是以國家計量標準為依據，用于檢查電氣設備絕緣缺陷的方法之一（電氣檢測）。

　　比如，電纜絕緣電阻的測量是檢查電纜絕緣是否受潮、臟污或存在局部缺陷。如果電纜受潮或有局部缺陷，它的絕緣電阻顯著降低。同時在測試電氣絕緣電阻之前必須將被測設備從各方面斷開電源，并將被測設備對地放電。測量人員必須與帶電部分保持足夠的安全距離。

　　下面我們以施工現場對用電設備、設施的絕緣電阻進行測試為實例來分析一下。

　　建筑施工現場使用的機械設備中，絕大部分都是以電作為能源的，隨著機械化施工水平的提高，使用電動機械，接觸電氣設備的人越來越多，而這些人的安全用電知識和技能水平又相對偏低，不能辨識危害和危險，在遇到觸電事故后又缺乏及時有效的急救措施，因此在安裝使用電氣設備過程中易發生觸電傷亡事故。據統計每年因觸電事故死亡人數都占到全部事故死亡人數7％以上，經濟損失更大，加強施工現場安全用電，防止觸電事故的發生刻不容緩。

　　從事施工現場安全管理工作多年的人士，在現場檢查發現很多用電設備、設施工作環境很差，經常和水、泥漿打交道，由于維修保養不及時，破損、老化嚴重，造成用電設備、設施絕緣性能下降，而現場電工對這些用電設備、設施不能定期進行絕緣電阻測試，如果這類用電設備、設施保護裝置性能差的話，操作人員工作過程中極容易造成直接觸電事故。因此，良好的絕緣是保證設備和線路正常運轉的必要條件，也是防止觸電傷亡事故的重要措施。

　　1：接線規則

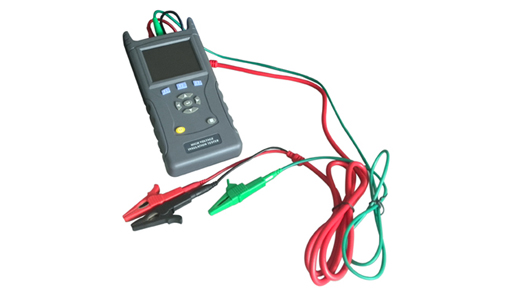

　　兆歐表上的三個端鈕“L”（線路）、“E”（地線）和“G”（屏蔽）與被測對象之間應當正確地進行連接，不可隨意顛倒，否則將給測量帶來很大的誤差，甚至造成無法測量。通常，“L”端連接被測對象的高電位（導電工作部分），“E”端連接被測對象的外殼或低電位，“G”端連接被測對象的保護遮蔽部分或其他不參加測量的部分。

　　當測量電氣設備或電力線路的對地絕緣電阻時，“L”端應連接被測對象的導電工作部分，“E”端連接其外殼或地線，以避免由于大地雜散電流帶來的影響。例如測量電動機的對地絕緣電阻時，可將“L”端連接到電動機的接線端子上，把“E”端連接到電動機的外殼上；測量電力線路的對地絕緣電阻時，“L”端連接被測線路的導體，“E”端連接地線。

　　當被測絕緣體的表面不十分干凈、濕度較大等不利因素顯著時，其表面漏電流有可能較大，它將使測試結果受到嚴重的歪曲。為了排除表面電流的影響，必須將被測對象的屏蔽層或不須測試的部分與“G”端連接起來，這樣漏電流就經由“G”端直接流回兆歐表內發電機的負端形成回路，這就從根本上消除了表面漏電流的影響。例如測試同軸電纜的絕緣電阻時，為消除電纜絕緣層表面漏電所引起的測試誤差，應當把“L”端連接電纜的芯線導體，“E”端連接電纜屏蔽層（金屬編織網、金屬箔或金屬管），“G”端纏繞在電纜的內層絕緣（如實芯PE、藕芯PE）上。

　　對于三相四線電力電纜的測量，如U相對V相、W相、N線及外殼絕緣電阻的測量，應把“L”端連接U相的導線，將V相、W相、N線與電纜外殼用裸導線連接后，再與“E”端連接，在U相絕緣層外表面上用裸導線纏繞數圈后，連接“G”端。照此接法測量完U相，并將電纜放電之后，再按此方法步驟測量V相、W相、N線對地的絕緣電阻。

　　2：.搖測與讀數

　　把兆歐表置于水平且穩固的地方，對于手搖式兆歐表，轉動搖柄由慢漸快達到并保持120轉/分鐘的速度，允許有±20%的變化范圍，但切忌忽快忽慢，否則表針會搖擺不定。對于普通電器的測量，在測量一分鐘后待指針指示穩定或顯示的數字基本上不再跳變時，即可從刻度尺或顯示屏上讀出被測對象的絕緣電阻值。對于大電容量被測對象，應使搖柄的轉速盡可能地保持穩定，使指針盡量減小擺幅，無論何種兆歐表，正確的結果應該在測量一至三分鐘之后，而且表針或顯示的數字的確穩定不變時的讀數為準。

　　由于測試過程受被測對象的結構、絕緣材料的成分、泄漏電流各組分的比例關系、測試環境等諸多復雜因素的影響，所以，為確保絕緣電阻測試結果的可靠性，最好能重復測量兩次以上。

　　3：電氣絕緣電阻測試規范與標準

　　1、現場新裝的低壓線路和大修后的用電設備絕緣電阻應不小于0.5ΜΩ。

　　2、運行中的線路，要求可降至不小于每伏1000Ω。

　　3、三相鼠籠異步電動機絕緣電阻不得小于0.5ΜΩ。

　　4、三相繞線式異步電動機的定子絕緣電阻值熱態應大于0.5ΜΩ、冷態應大于2ΜΩ，轉子絕緣電阻值熱態應大于0.15ΜΩ、冷態應大于0.8ΜΩ。

　　5、手持電動工具帶電零件與外殼之間絕緣電阻值：Ⅰ類手持電動工具應大于2ΜΩ、Ⅱ類手持電動工具應大于7ΜΩ、Ⅲ類手持電動工具應大于1ΜΩ。

　　6、變壓器一、二次繞組之間及對鐵芯的絕緣電阻值應大于2ΜΩ。

　　五、需要進行絕緣電阻值測試的幾種情況

　　1、新安裝的用電設備投入運行前；

　　2、長期未使用的設備或停用3個月以上再次使用前；

　　3、電機進行大修后或發生故障時；

　　4、移動用電設備（如：磨石機、潛水泵、打夯機、平板振動機、軟管振動機等）在現場第一次使用前；

　　5、手持電動工具除了在第一次使用前要測試，以后每隔一段時期定期測試；

　　6、安全隔離變壓器（如：行燈變壓器）在使用前。

　　六、絕緣電阻值測試時應注意的問題

　　1、測量電氣設備的絕緣電阻時，先切斷電源，然后將設備充分放電。

　　2、儀表應放置在水平位置。

　　3、兆歐表的測量引線應使用絕緣良好的單根導線，且應充分分開，不得與被測量設備的其它部位接觸。

　　4、測量電容量較大的電機、電纜、變壓器及電容器應有一定的充電時間，搖動一分鐘后讀值，測試完畢后將設備放電。

　　5、不能用兩種不同電壓等級的兆歐表測同一絕緣物，因為任何絕緣物所加的電壓不同，造成絕緣體產生物理變化不同，使絕緣體內泄漏電流不同，從而影響到測量的絕緣物電阻值不同。

　　6、測試應在良好的天氣下進行，周圍環境溫度不低于5℃為宜。
