變壓器容量測試儀使用方法有哪些

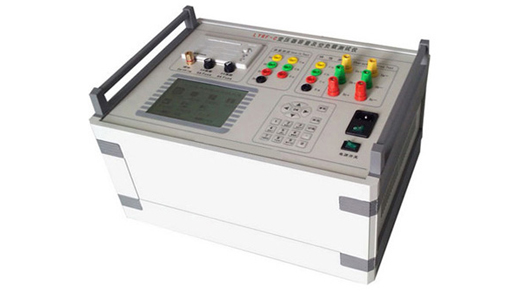

　液晶顯示界面主要有十二屏，包括開機界面、主菜單和十個功能界面，下面分別加以詳細介紹。

　　在開機界面下按任意鍵可進入主菜單

　　主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、三線空載、單相短路、三線短路、結果查詢、聯機通迅、系統設置。當光標指向哪一個功能選項時，哪個圖標就變?yōu)榉窗罪@示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘確定’鍵進入選中的功能顯示屏。

　　在選中‘容量測試’功能時首先進入容量測試參量設置屏，測試完畢后顯示測試結果屏，再按下確定鍵又恢復到容量測試參量設置屏；容量測試參量設置屏及容量測試。

　　容量測試設置屏中可見，需設置項目有：當前溫度、高額定電壓、變壓器類型、分接檔位、被試品編號、阻抗電壓、聯結組別、被試品編號。顯示屏最下一行為開始測試，當手形指針指到此項目時按確定即開始測試

　　基本概念

　　A.容量測試：通過一些必要的數據來確定某個變壓器的實際容量值，從而檢查出被試變壓器銘牌容量是否真實。

　　B.空載測試：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。

　　C.負載測試(也叫短路試驗)：將變壓器低壓大電流側人工短接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。

　　注意事項

　　1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。

　　2．測量接線一定要嚴格按說明書操作，否則后果自負。

　　3．測試之前一定要認真檢查設置的參數是否正確。

　　4．最好使用有地線的電源插座。

　　5．不能在電壓和電流過量限的情況下工作。

　　6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。

　　7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。

　　8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。

　　9．當儀器需要充電時，一定要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。

　　10．當測試500kVA或630kVA的變壓器時，必須要對參比容量進行設置，因為500和630的變壓器處于阻抗電壓變換區，容量有交叉的可能性，為了避免誤判，必須對此參量進行設置。
