回路電阻測試儀的使用方法及注意事項

　回路電阻測試儀又稱接觸電阻測試儀、開關回路電阻測試儀、接觸回路電阻測試儀、接觸（回路）電阻測試儀。由于接觸面氧化、接觸緊固不良等原因?qū)е陆佑|電阻增大，在大電流流過時，接觸點溫度升高，這更加速接觸面氧化，使接觸電阻進一步增大，持續下去將產生嚴重事故，因此有必要經?；蚨ㄆ趯佑|電阻進行測量。

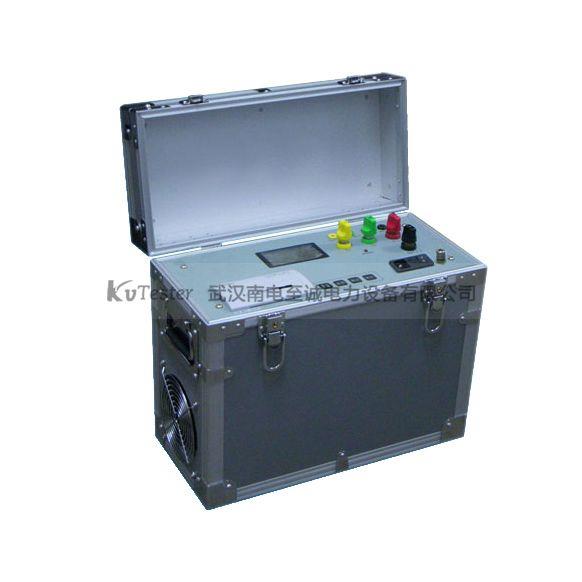

　　回路電阻測試儀是根據中華人民共和國最新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?00A的情況下直接測得回路電阻，并用數字顯示出來。

　　一、回路電阻測試儀

　　回路電阻測試儀主要應用于高壓斷路器（高壓開關）的導電回路電阻的測試儀，即高壓斷路器動靜觸頭之間的接觸電阻值，故回路電阻測試儀又名接觸電阻測試儀。

　　二、測試高壓斷路器回路電阻的意義

　　斷路器導電回路的導電性能的好壞，對保障開關的安全運行具有重要作用。導電性能的優劣可以通過導電回路電阻的大小反映出來。因此IEC標準及制造廠都規定應測量回路電阻，并且對各種形式的開關的回路電阻有明確規定指標。

　　三、回路電阻測試儀的使用方法

　　本文以VS1系列的高壓真空斷路器為例，來進行回路電阻測試儀的現場使用方法說明

　　1、測試前的準備工作

　　因?yàn)樵擁?xiàng)試驗是需要將高壓真空斷路器抽出開關柜的，所以必須先進行停電，驗電的操作，確保開關本體已不帶電，將高壓斷路器搖至試驗位置，合上開關柜接地刀閘，使用試驗手車將斷路器抽出。

　　2、回路電阻測試儀側的接線

　　將儀器測試儀線夾對照接線圖，紅黑測試線分別對應顏色接好到儀器面板，并擰緊，注意粗的線頭為電流（I），細的線頭為電壓（U），接好儀器的安全地線，需保證儀器可靠接地。

　　3、被試斷路器側的接線

　　將測試線的大測試夾這一側，紅色大測試夾分別夾到開關的同一相的動靜觸頭上，不分上下和正反。大測試夾為電流夾，需注意不要加到觸頭彈簧上，因測試電流較大，有燒壞彈簧的可能，應盡可能的夾到主觸頭上，紅黑兩個小測試夾，為電壓采樣的測試夾，小測試夾分別夾到同樣顏色的大測試夾的旁邊即可。

　　4、開始測試回路電阻

　　打開回路電阻測試儀的電源開關，按下OK鍵，進入電流選擇，通過上下鍵改變電流的選擇，選擇完成后，通過OK鍵盤進行光標的循環，可切換到下一個選項，設置測試時長，一般設置15S即可，繼續通過OK鍵循環到"開始測試"，開始測試即可，儀器自動完成測試，等待測試結果，回路電阻測試儀上顯示的結果即為最終的測試結果。

　　注意事項：

　　1、打開電源開關之前，應先將測試按鈕彈起（非測試狀態下）、電流調節鈕按逆時針調至“零位”。

　　2、儀器應放置于干燥、通風，無腐蝕性氣體的室內。

　　3、測試完后一定要等電源全部放完后再拆除測試線等裝置。
